| 방진스프링 |
| |
| 스프링고무마운트 SSRM |
| |
| 제품의 용도 |
 |
| |
| - 산업기계(프레스,샤링기,사출기,기타) |
| - 펌프,팬,에어콘 |
| - 수평 수직배관 진동 방진용 |
| |

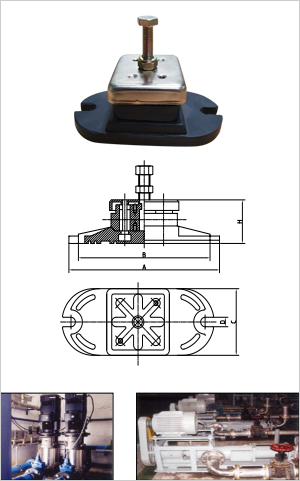

| LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
적용하중
(kg.f) |
변위량
mm |
치수(단위:mm) |
| A |
B |
C |
D |
H |
Level Bolt |
| SSRM-100 |
100 |
5.5 |
147 |
116 |
80 |
12 |
60 |
M10 x 70 |
| SSRM-200 |
200 |
5.5 |
150 |
116 |
80 |
12 |
60 |
M12 x 70 |
| SSRM-400 |
400 |
5.5 |
226 |
200 |
104 |
12 |
62 |
M12 x 70 |
| SSRM-600 |
600 |
5.5 |
226 |
200 |
104 |
12 |
62 |
M12 x 70 |
| SSRM-800 |
800 |
5.5 |
226 |
200 |
104 |
12 |
62 |
M12 x 70 |
| SSRM-1000 |
1000 |
5.5 |
226 |
200 |
104 |
12 |
62 |
M12 x 70 |
| SSRM-1500 |
1500 |
5.5 |
310 |
280 |
130 |
12 |
70 |
M14 x 80 |
| SSRM-2000 |
2000 |
5.5 |
310 |
280 |
130 |
12 |
70 |
M14 x 80 |
|
| |
| NO. |
품명 |
재질 |
규격 |
| 1 |
Leve Bolt |
SS400 |
KS B 1002 |
| 2 |
Nut |
SS400 |
KS B 1012 |
| 3 |
Upper Housing |
SUS304 |
KS D 3698 |
| 4 |
YRM PAD
(스프링 내장) |
SUP9 |
KS B 2402 |
| C R |
KS M 6617 |
| 5 |
Middle Plate |
SS400 |
KS D 3503 |
| 6 |
Lower Housing |
SUS304 |
KS D 3698 |
| 7 |
Lower Non Skid Pad |
C R |
KS M 6617 |
|
| |
|
| |
|
|
|
|
