| 방진스프링 |
| |
| 방진스프링 SDM(제한형) |
| |
| 제품의 구성 |
| |
| - 상부 STEEL PLATE |
| - LEVELING BOLT |
| - SETTING BOLT |
| - SPRING |
| - NEOPRENE PAD |
| - 하부 STEEL PLATE, SUPPORT CHANNEL |
| |
| 제품의 용도 |
| |
| - 일반 산업기계 방진용 |
| - 기계실 배관 방진용 |
| - 선박용 기계 방진용 |
| - 기타 각종 진동체로서 고도의 안정성이 요구되는 장비의 방진용 |
| -SPREING 2EA |
|
|
 |
| |

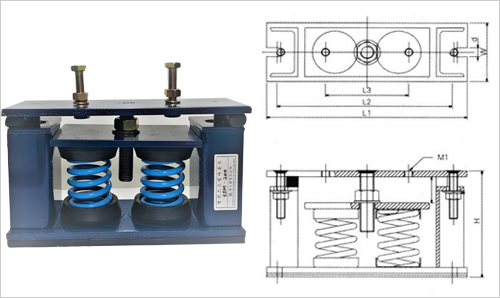

| LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치수(단위:mm) |
| H |
W |
L1 |
L2 |
L3 |
d |
M1 |
| SDM-600 |
600 |
25 |
24.0 |
Orange |
164 |
115 |
290 |
270 |
120 |
Ø14 |
M12 |
| SDM-1000 |
1000 |
25 |
40.0 |
Green |
164 |
115 |
290 |
270 |
120 |
Ø14 |
M12 |
| SDM-1500 |
1500 |
25 |
60.0 |
Black |
164 |
115 |
290 |
270 |
120 |
Ø14 |
M12 |
| SDM-2000 |
2000 |
25 |
80.0 |
White |
164 |
115 |
290 |
270 |
120 |
Ø14 |
M12 |
| SDM-2400 |
2400 |
25 |
96.0 |
Red |
164 |
115 |
290 |
270 |
120 |
Ø14 |
M12 |
|
| |
| SELECTION GUIDE(Reciprocating water chiller) |
| |
| Capacity |
Model |
Quantity |
Static Displacement |
| 150RT |
SDM-600 |
4 |
25 |
| 100RT |
SDM-600 |
4 |
25 |
| 120RT |
SDM-1000 |
4 |
25 |
| 150RT |
SDM-1000 |
4 |
25 |
| 180RT |
SDM-1500 |
4 |
25 |
| 200RT |
SDM-2000 |
4 |
25 |
| 400RT |
SDM-2000 |
4 |
25 |
| 500RT |
SDM-2000 |
4 |
25 |
| 640RT |
SDM-2000 |
4 |
25 |
| 750RT |
SDM-2400 |
4 |
25 |
|
| |
|
| |
