| 방진스프링 |
| |
| 방진스프링 마운트 SMSC(일체형) |
| |
| 제품의구성 |
|
 |
| |
| - 스프링 |
- 조절볼트 |
| - 네오프렌링 |
- 상하부 STEEL CASING |
| - 네오프랜패드 |
| |
| 제품의 용도 |
| |
| - 공조기용(수직형,수평형복합형,일체식,분리식,내장식 등) |
| - 송풍기용(시로코, 에어포일, 터너보-편흡입,양흡입) |
| - 기타 낮은 고유 진동수가 요구되는 진동체의 방진용 |
|
| |

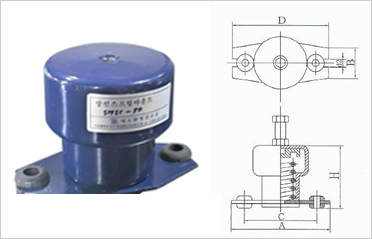

| LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중(kg.f) |
변위(mm) |
스프링상수
(kg.f/mm) |
치수(단위:mm) |
SET된
하중(kg) |
정격하중시
높이(mm) |
| A |
B |
C |
D |
H |
d1 |
d2 |
| SMSC-30 |
30 |
50 |
0.6 |
160 |
80 |
128 |
100 |
105 |
M12 |
Ø12 |
21 |
80 |
| SMSC-50 |
50 |
50 |
0.9 |
160 |
80 |
128 |
100 |
105 |
M12 |
Ø12 |
32 |
80 |
| SMSC-70 |
70 |
50 |
1.4 |
160 |
80 |
128 |
100 |
105 |
M12 |
Ø12 |
49 |
80 |
| SMSC-100 |
100 |
50 |
2.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
70 |
116 |
| SMSC-150 |
150 |
50 |
3.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
105 |
116 |
| SMSC-200 |
200 |
50 |
4.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
140 |
116 |
| SMSC-300 |
300 |
50 |
6.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
210 |
116 |
| SMSC-400 |
400 |
50 |
8.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
280 |
116 |
| SMSC-500 |
500 |
50 |
10.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
350 |
116 |
| SMSC-600 |
600 |
50 |
12.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
460 |
116 |
| SMSC-750 |
750 |
50 |
15.0 |
200 |
100 |
170 |
130 |
140 |
M12 |
Ø12 |
590 |
116 |
|
| |
|
| |
|
|
|
|
