| 방진스프링 |
| |

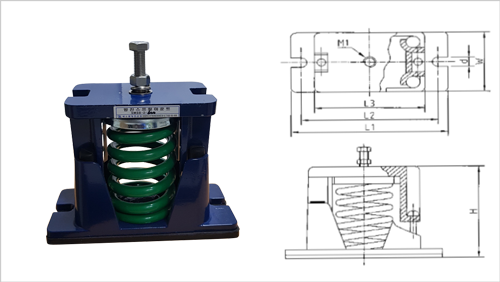

| 방진스프링 마운트 SMSB-2(일체형) |
| |
| |
| 제품의 구성 |
| - leveling bolt |
- 코일스프링 |
| - 상하부하우징 |
- 네오프렌 패드 |
| - 알루미늄. 회주철 |
| |
| 제품의 용도 |
| |
| - 각종 진동체의 부가하중식 방진용에 적합 |
| - 공조기, 냉동기, 냉각탑 등의 방진용 |
| - 양흡입 펌프등의 방진용 |
|
 |
| |
| LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
SET된
하중(kg) |
치수(단위:mm) |
| H |
W |
L1 |
L2 |
L3 |
d |
M1 |
| SMSB-2-100 |
100 |
50 |
2.0 |
White |
67 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-150 |
150 |
50 |
3.0 |
Red |
100 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-200 |
200 |
50 |
4.0 |
Yellow |
134 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-300 |
300 |
50 |
6.0 |
Orange |
200 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-400 |
400 |
50 |
8.0 |
Pink |
268 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-500 |
500 |
50 |
10.0 |
Blue |
335 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-600 |
600 |
50 |
12.0 |
Green |
402 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-750 |
750 |
50 |
15.0 |
Black |
495 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-1000 |
1000 |
50 |
20.0 |
White |
660 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-1300 |
1300 |
50 |
26.0 |
Red |
850 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-1500 |
1500 |
50 |
30.0 |
Black |
1030 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-1800 |
1800 |
50 |
36.0 |
White/inside Yellow |
1300 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-2100 |
2100 |
50 |
42.0 |
Red/Yellow |
1500 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
| SMSB-2-2300 |
2300 |
50 |
46.0 |
Yellow/Yellow |
1700 |
175 |
115 |
253 |
225 |
182 |
14 |
M16 |
|
| |
|
| |
|
|
|
|
