| 방진스프링 |
| |
| 방진스프링마운트 SMA |
| |
|
| 제품의 구성 |
| |
| - 스프링 |
| - LEVELING BOLT |
| - SETTING BOLT |
| - STEEL PLATE(상·하부 캡) |
| - 와셔 |
| |
| 제품의 용도 |
| |
| - 펌프용 (단단볼류트, 다단볼류트, 터어빈, 양흡입 등) |
| - 공조기용 (수직형, 수평형, 복합형, 일체식, 분리식, 내장식 등) |
| - 송풍기용 (시로코, 에어포일, 터어보-편흡입, 양흡입) |
| - 기타 수평력이 잘용하지 않는 각종 진동체 방진용 |
| |
|
|
| |

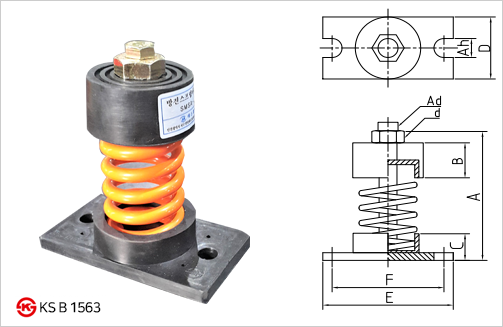

| LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중(kg.f) |
변위(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치수(단위:mm) |
| A |
B |
C |
D |
E |
F |
Ah |
| SMA-50 |
50 |
25 |
2.0 |
Red |
145 |
36 |
30 |
80 |
139 |
104 |
Ø14 |
| SMA-100 |
100 |
25 |
4.0 |
Blue |
145 |
36 |
30 |
80 |
139 |
104 |
Ø14 |
| SMA-150 |
150 |
25 |
6.0 |
Brown |
145 |
36 |
30 |
80 |
139 |
104 |
Ø14 |
| SMA-200 |
200 |
25 |
8.0 |
Yellow |
145 |
36 |
30 |
80 |
139 |
104 |
Ø14 |
| SMA-300 |
300 |
25 |
12.0 |
Orange |
145 |
36 |
30 |
80 |
139 |
104 |
Ø14 |
| SMA-500 |
500 |
25 |
20.0 |
Green |
149 |
39 |
30 |
85 |
150 |
122 |
Ø14 |
| SMA-750 |
750 |
25 |
30.0 |
Black |
149 |
39 |
30 |
85 |
150 |
122 |
Ø14 |
| SMA-1000 |
1000 |
25 |
40.0 |
White |
149 |
39 |
30 |
85 |
150 |
122 |
Ø14 |
|
| |
|
| |
|
|
|
|
