| 방진스프링 마운트 SSB(제한형) |
| |
 |
| |

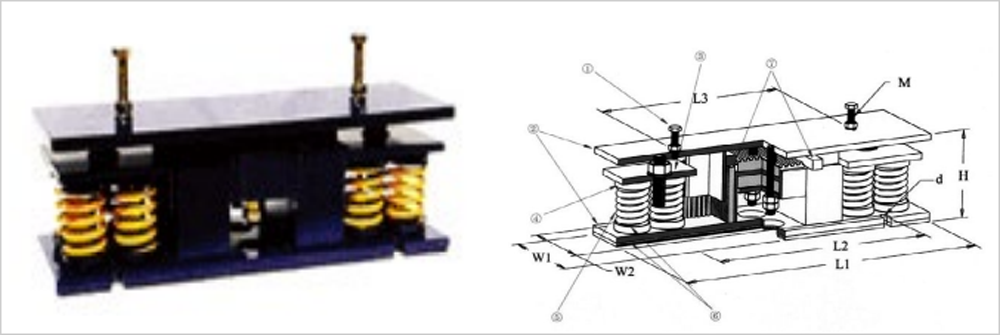

| 제품의 구성 |
| |
| - 상상부 Steel Plate |
| - Coil Spring |
| - Setting bolt |
| - 하부 Steel plate, Support channel |
| - Leveling bolt |
| - Neoprene pad |
|
| 제품의 용도 |
| |
| - 대형 산업 기계의 방진용 |
| - 대용량 냉동기 등의 방진용 |
| - SPRING 8,18EA |
| |
| |
|
| |
| SSB08 LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중(kg.f) |
변위(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치수(단위:mm) |
| H |
W1 |
W2 |
L1 |
L2 |
L3 |
d |
M |
| SEM-400 |
800 |
16.0 |
32 |
Blue |
160 |
180 |
150 |
590 |
420 |
360 |
14 |
M12 |
| SEM-600 |
1200 |
24.0 |
48 |
Brown |
170 |
180 |
150 |
590 |
420 |
360 |
14 |
M12 |
| SEM-800 |
1600 |
32.0 |
64 |
Yellow |
186 |
180 |
150 |
590 |
420 |
360 |
18 |
M16 |
| SEM-1200 |
1000 |
48.0 |
90 |
Orange |
186 |
180 |
150 |
590 |
420 |
360 |
18 |
M16 |
| SEM-2000 |
2000 |
80.0 |
160 |
Blue |
234 |
220 |
180 |
670 |
460 |
380 |
22 |
M20 |
| SEM-3000 |
3000 |
120.0 |
240 |
Black |
234 |
220 |
180 |
670 |
460 |
380 |
22 |
M20 |
| SEM-4000 |
4000 |
160.0 |
320 |
White |
234 |
220 |
180 |
670 |
460 |
380 |
22 |
M20 |
|
| |
| SSB-18 LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중(kg.f) |
변위(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치수(단위:mm) |
| H |
W1 |
W2 |
L1 |
L2 |
L3 |
d |
M |
| SSB-18-9000 |
9000 |
25 |
360 |
Blue |
239 |
350 |
280 |
890 |
660 |
450 |
25 |
M24 |
| SSB-18-13500 |
13500 |
25 |
540 |
Black |
253 |
350 |
280 |
890 |
660 |
450 |
25 |
M24 |
| SSB-18-18000 |
18000 |
25 |
720 |
White |
262 |
350 |
280 |
890 |
660 |
450 |
25 |
M24 |
|
| |
|
| |
