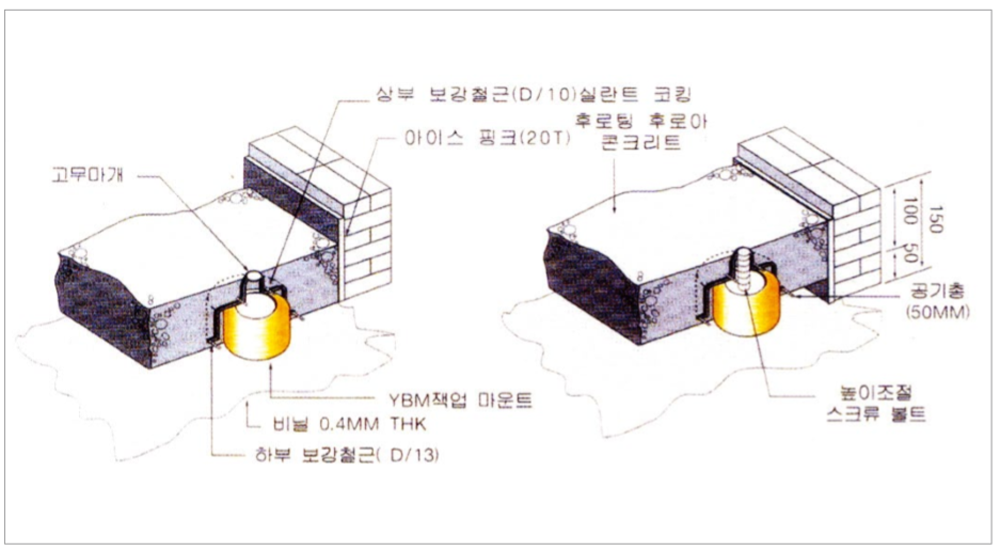

| 제품의 용도 |
| |
| - 기존 철근콘크리트 슬라브의 수평(1/100)을 유지시킨다. |
| - 벽면 또는 콘크리트 커브와 분리시키기 위해 주변격리보드판 |
| (아이소핑크:170mmH x 20mmTHK) 붙인다. |
- 0.4t두께의 비닐을 2겹깐다.(비닐과 비닐의 연결은 방수테이프로 마감
처리한다. |
- 설계도면에 의한 SBM잭업마운트를 설치 위치가 나타날 수 있도록 먹줄로
표시한 다음 SBM잭업마운트를 설치한다. |
| - 100mm 두께의 콘크리트 타설한다.(양생기간 15일 이상) |
| - SBM 잭업마운트 상부의 고무마개를 제거한 다음 스크류볼트를 끼운다. |
-스크류 볼트에 잭업 드라이버를 끼워서 시계 방향으로 23회전 돌린후 1/2
회전 반대로 돌려서 SBM잭업마운트의 응력을 제거 한 다음 작업된 슬라브의
레벨을 다시 한번 확인하게 되면 50mm의 공기층이 형성되어져 있다. |
- 잭업된 후로와가 정리된 다음 주변격리 보드판과 비닐을 잘 마감처리하고
10mm두께의 실란트로 코킹처리한다. |
- 잭업마운트 상부에 오물 및 소분 침ㅊ입을 막기 위해 실란트 코키 마감처리
하고 잭업된 후로와 상부가 균일한 명을 유지될 필요가 있을시(보울링장
레일동)몰탈 마감 처리한다. |
| |
| |
| |
| |
| |
| |
| |

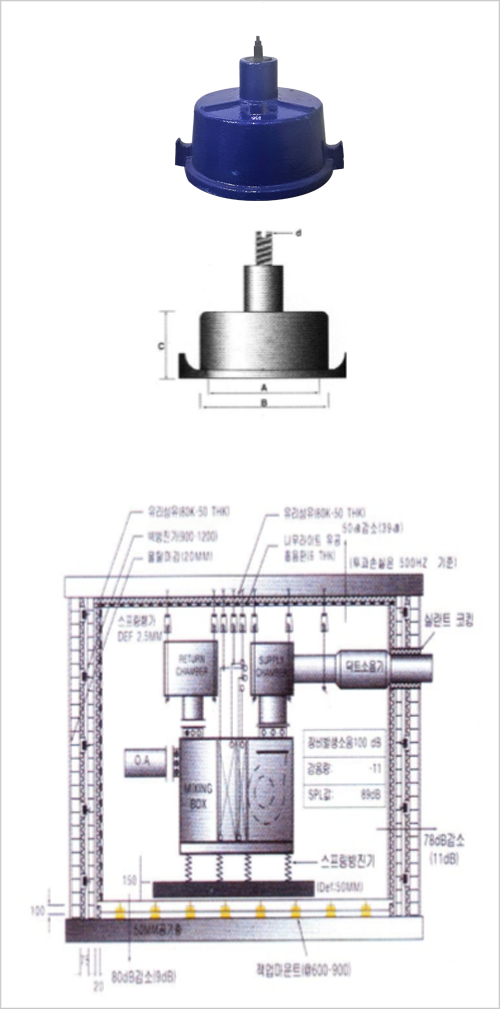

| LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중
(kg.f) |
경도(℃) |
치수(단위:mm) |
| A |
B |
C |
H |
d |
| SBM-100 |
100 |
45±5 |
138 |
165 |
64 |
105 |
3/4 |
| SBM-400 |
400 |
50±5 |
138 |
165 |
64 |
105 |
3/4 |
| SBM-700 |
700 |
60±5 |
138 |
165 |
64 |
105 |
3/4 |
| SBM-1000 |
1000 |
70±5 |
138 |
165 |
64 |
105 |
3/4 |
|
