| 기계보정율 |
| |
| 기계종류 |
기계보정율 |
| 정적기계(MOTOR,계산기,통신기 등) |
0.5 |
| 각종 회전기계 (엔진,선반,콤푸레셔 등) |
1.0 |
| 각종 PRESS(파워프레스, 단조기 등) |
1.5 |
|
|
| |
| 제품의 용도 |
| |
| - 정적기계(통신기)등의 방진용 |
| - 각종 회전기(엔진,선반,밀링,콤푸레셔,사랑기) 등의 방진용 |
| - 각종 프레스(파워프레스, 소형단조기)등의 방진용 |
| |
| |
|
| 방진고무 마운트의 선정방법 |
| |
| - 기계자중을 산출한다 |
| - 대상 기계의 ANCHOR HOLE의 갯수를 확인한다. |
- 각 지지점의 하중을 산출한다. |
| - 보정 하중을 산출한다.(보정하중=각 지지점하중 X 기계보정율) |
| - 보정하중과 방진곡무 마운트의 최대 허용하중을 비교하여 규격을 선정한다. |
|
| |
| ISOLATOR |
| |
| PRESS가입능력 |
ISOLATOR |
| 10$ (0.5T) |
SLL-160 x 4EA |
| 20$ (1) |
SLL-160 x 4EA |
| 30$ (2) |
SLL-230 x 4EA |
| 50$ (3) |
SLL-230 x 4EA |
| 75$ (5) |
SLL-300 x 4EA |
| 100$ (7.5) |
SLL-300 x 4EA |
| 150$ (10) |
SLL-400 x 4EA |
| 200$ (15) |
SLL-400 x 4EA |
|
| |

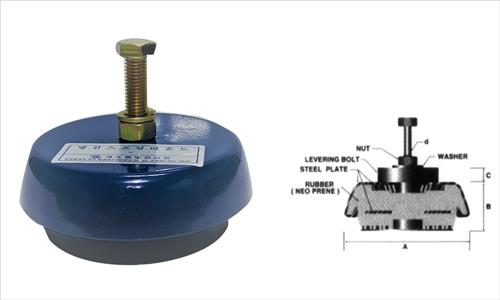

| LOAD SELECTION GUIDE & DIMENSION |
| |
| MODEL |
사용하중(kg.f) |
치수(단위:mm) |
| D |
H |
d |
| SLL-70 |
150 |
Ø70 |
35 |
M10 |
| SLL-120 |
400 |
Ø120 |
37 |
M12 |
| SLL-160 |
800 |
Ø160 |
41 |
M16 |
| SLL-230 |
2000 |
Ø230 |
48 |
M24 |
| SLL-300 |
6000 |
Ø300 |
55 |
M24 |
| SLL-400 |
12000 |
Ø400 |
70 |
M24 |
|
| |
|
| |
|
|
|
